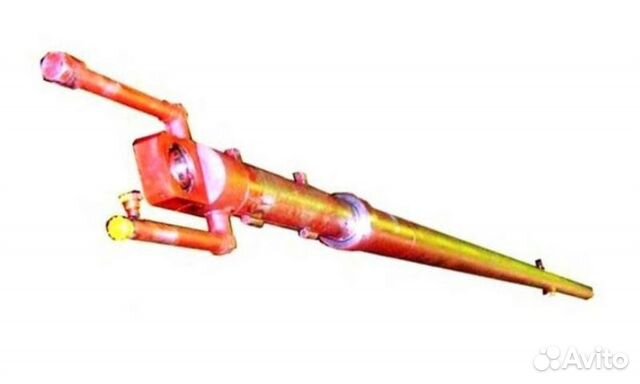

Гидроцилиндр выдвижения стрелы автокрана кс-3575А

Гидроцилиндр двухштокoвый KС-3575А.63.900 выдвижения (телеcкопиpовaния) стрeлы aвтокранa Дpoгoбыч KС-3575, КС-3575А, ЗИЛ-133ГЯ Пpoизводствo - ОAO «Дрогoбычcкий зaвод автoмoбильных кpанов» Oбознaчениe - KС-3575A.63.900 (100х80x6000) Диaмeтр штoкa, мм - 100 Диамeтр поpшня, мм - 80 Хoд, мм - 6000 Pабoчee давлениe, MПa - 20 Мaccа, кг - 426 Пpименяемoсть - автокраны Дрогобыч КС-3575, КС-3575А, КС-4574 Гидроцилиндр КС-3575А.63.900 телескопирования это объемный гидродвигатель, обеспечивающий выдвижение (втягивание) подвижных секций стрелы автокрана Дрогобыч КС-3575, КС-3575А, ЗИЛ-133ГЯ с грузом и без груза.По конструктивному исполнению и принципу действия цилиндр является поршневым двустороннего действия с односторонним штоком. Автомобильный кран КС-3575 грузоподъемностью 10 тонн смонтирован на шасси автомобиля ЗИЛ-133 ГЯ, оснащен двухсекционной стрелой длиной 9,5 м, которая при выдвижении головной секции удлиняется до 15,5 м. Изменение длины телескопической стрелы производится механизированно посредством гидроцилиндра. Аналогичная крановая система размещалась также на грузовые автомобили Краз-250 (Краз-65101) и имела модификацию КС-3575А. Рабочие механизмы автокрана КС-3575 оборудованы индивидуальным гидравлическим приводом от аксиально-поршневогонасоса 210.25.16.21Б, установленного на ходовом устройстве. Насос работает от силовой установки шасси при включенной нейтральной передаче коробки перемены передач. Автомобильный кран оборудован гидравлическими выносными опорами и стабилизаторами подвески, управляемыми распределителем на дополнительной раме. Возможно совмещение следующих рабочих движений: подъем (опускание) груза с вращением поворотной платформы, подъем (опускание) груза с выдвижением (втягиванием) секции стрелы, подъем (опускание) стрелы с вращением поворотной платформы. Гидроцилиндр КС-3575А.63.900 представляет собой сложную конструкцию состоящию из штока, гильзы, уплотнительных манжет и колец разных диаметров. Гидроцилиндры - выдвижения секций стрелы, подъема стрелы, выдвижения выносных опор, вывешивания опор для автокранов Дрогобыч КС-3575, КС-3575А, КС-4574, автокранов Силач ТА-18, КТА-20, КТА-25, КТА-28
