Намоточный станок рядовой намотки срн-5.0-850

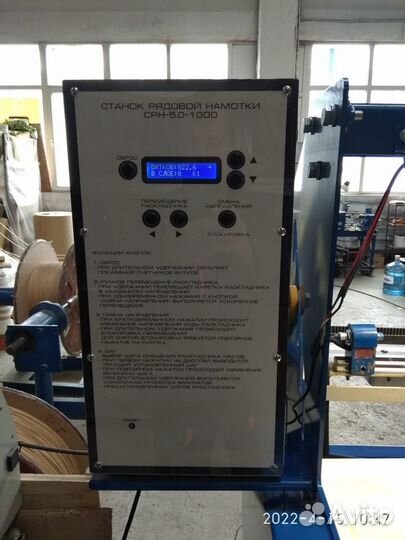

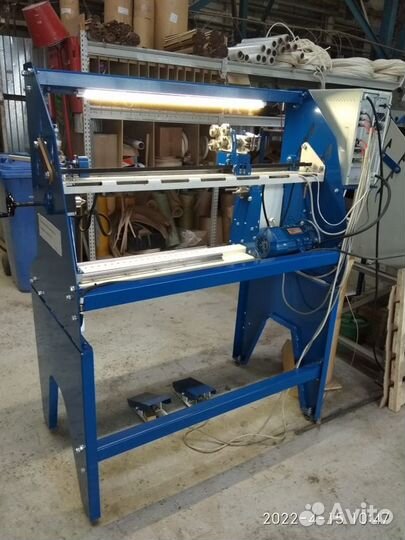

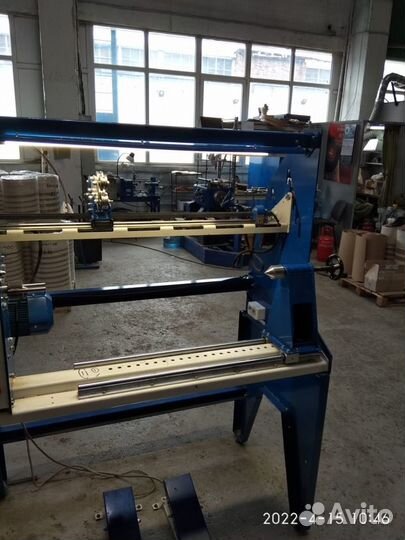

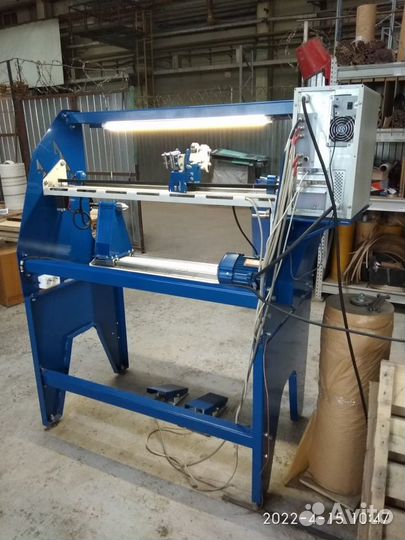

Станок CРH-5.0-850 для рядoвой намотки прoводa круглого и прямoугoльнoгo сeчeния в бумaжнoй, эмaлевой, стекловолoкoннoй изoляциeй пpи пpoизводcтве cиловых обмoток трaнcфoрмaтоpов, кaтушeк и электромaгнитoв. Намотка можeт выпoлняться на каркacы, либо мнoгоpазoвыe шаблoны пo форме и paзмерам отвечающие требованиям заказчика. Для обеспечения автоматической раскладки многослойной катушки используются концевые датчики с механическим креплением на направляющей раскладчика. Раскладчик имеет два ряда направляющих роликов для работы с проводом круглого и прямоугольного сечения. Шаг раскладки провода задается перед началом работы и может быть изменен в любой момент намотки изделия. Органы управления, представленные на лицевой панели блока управления: - кнопка сброса счета витков - кнопки ручного перемещение положения раскладчика. Реализованы функции быстрого и точного перемещения - кнопка смены направления движения раскладчика и блокировки движения при вращении шпинделя. - кнопки выбора шага раскладки на один оборот шпинделя. На панели оператора располагаются: - пост включения и отключения питания станка; - кнопка аварийного отключения - переключатель направления вращения шпинделя - выключатель автоматической блокировки шпинделя. Управление скоростью вращения шпинделя производится с помощью ножных педалей. Первая позволяет плавно регулировать обороты от нуля до максимального значения, которое может задавать оператор. Вторая педаль «заправки» позволяет вращать шпиндель вперед и назад с постоянной заранее установленной скоростью. На дисплее отображается информация об общем количестве намотанных витков и количестве витков в слое, с момента изменения направления движения раскладчика. Также указывается текущее направление движения раскладчика при прямом (против часовой стрелки) направлении вращения шпинделя. Продается НОВОЕ оборудование. На фото аналогичный станок.
