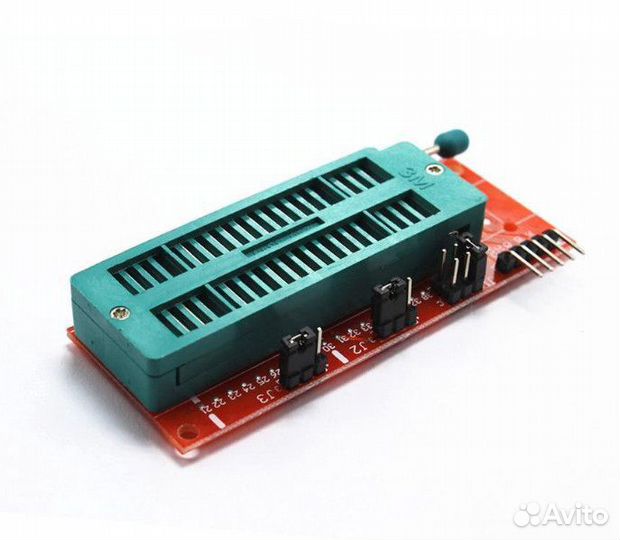

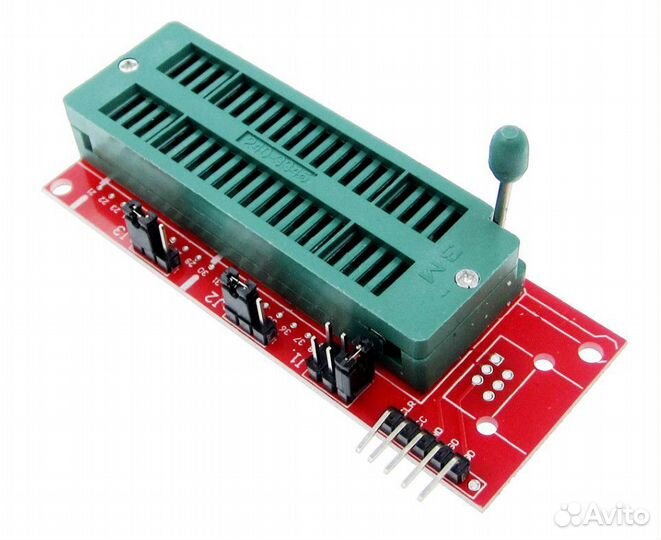

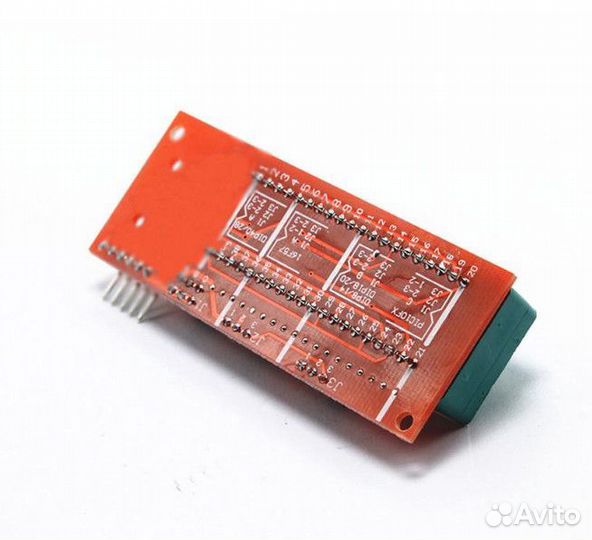

Адаптер ZIF панель 40pin программаторов PICkit

В НАЛИЧИИ ! НОВОЕ ! ГАРАНТИЯ ! ********** Адаптер icd2 ZIF панель 40pin для программаторов PICkit 2 3 Адаптер c 40-пиновой ZIF панелью для программаторов PICkit 2 и PICkit 3 Адаптер ZIF панель 40pin используется для удобной прошивки микроконтроллеров и EEPROM памяти в корпусах DIP8 – DIP40 с помощью программаторов PICkit 2 и PICkit 3. С помощью адаптера можно программировать микроконтроллеры: — PIC16/18xx 40pin (за исключением 16F59); — PIC16/18xx 28pin (за исключением 16f57); — PIC16/18xx 18pin; — PIC 8pin/14pin/20pin (за исключением 10FXX). Адаптер подключается напрямую к разъему программатора. Для правильного подключения адаптера к программатору нужно, чтобы вывод адаптера, обозначенный MCLR, подключался к пину программатора, который обозначен пиктограммой. Адаптер оснащен 40-пиновой ZIF панелью с нулевым усилием. Расстояние между пазами ZIF панели 2,54 мм. Расстояние между рядами выводов ZIF панели 5 – 17,5 мм. Для установки в ZIF панель микросхемы нужно поднять ручку-фиксатор, чтобы открыть пазы. Далее необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему. Для настройки адаптера на плате есть три колодки контактов с джамперами, обозначенные J1, J2, J3. На обратной стороне платы адаптера есть обозначения, как устанавливать джамперы для программирования микросхем в разных корпусах. Адаптер ZIF-board имеет клеммы для подключения внешнего питания, кварцевого резонатора, светодиода. Характеристики: — совместимость с программаторами: PICkit 2 и PICkit 3; — совместимые типы корпусов: DIP6, DIP8, DIP14, DIP16, DIP20, DIP24, DIP28, DIP32, DIP40; — панель: ZIF 40-pin с нулевым усилием; — расстояние между пазами ZIF панели: 2,54 мм; — расстояние между рядами выводов ZIF панели: 5 – 17,5 мм; ********** Всегда в наличии (не нужно ждать – позвонил, купил и работай) !!! Бронируйте за 30 минут до прибытия ! Срочная доставка в городе и пригород (в течении часа, в течении дня) ! Доставка в другие города от 1 часа ! Пишите и звоните в удобное для Вас время - мы работаем для Вас с 09-00 до 23-00 без перерыва, выходных и праздников ! ********** Если вы из другого города – выдача в нашем партнерском пункте Вашего города, а также Доставка в регионы с отгрузкой в день обращения - Срок доставки от 1 дня: СДЕК (1-2 дня ~200 руб); КИТ (GTD) (2-3 дня ~200 руб); Экспресс-Авто; ПЭК; Деловые линии; EMS; Почта Первый класс (2-5 дней ~200 руб); и другие на Ваш выбор !
