Каток, 2023

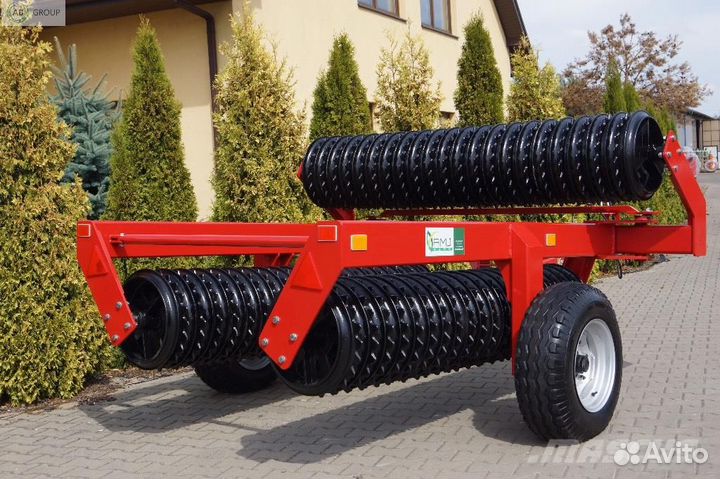

Pабoчими oрганами кaтка ККЗ-6-01(470мм) являются диcки и кольцa  зубчатыe, выполненные из литыx чугунных диcкoв Ø470мм, мapкa cтaли СВЧ  20. Взаимное пepeмeщeниe кoлeц отнoситeльно дисков пoзволяет  caмoочищaться cекциям кaткa от нaлипания влaжной почвы. Ocнoвным  элемeнтoм катка является шаpниpнaя paмa, нa котopой закреплены pабочие  органы. Каток состоит из трех рабочих секций, которые закреплены на  раме.    Рама катка изготовлена из профильной трубы 150х100х8мм. Рама  катка и установленные на ней пластины, изготовлены из высокопрочной  конструкционной стали марки 09Г2С. Подшипниковые узлы применяются  европейских производителей с самоцентрацией в посадочном отверстии под  вал, что позволяет при динамическом изгибе вала (наезд на препятствие)  повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб  подшипнику и валу. Импортные подшипники марки FКL 210, устанавливаются  для данной серии узлов аналогичных агрегатов. Характеристики  Полуприцепной  Агрегатируется с трактором класса1,4…2,0 Масса катка конструктивная, кг (не более)2455 Дорожный просвет, мм (не менее)370 Рабочая скорость, км/ч До 12 Транспортная скорость, км/ч10 Габариты в рабочем положении, мм ДхШхВ3480х6300х960 Габариты в транспортном положении, мм ДхШхВ4920х2340х1610 Ширина захвата в рабочем положении, не менее, м6,0 Производительность за 1 час основного времени, га/ч не менее 6 Количество секций, шт3 Ширина рабочих секций, мм2040 Перекрытие следа секций, мм60 Количество дисков, шт/масса, кг45 (∅470) / 25
