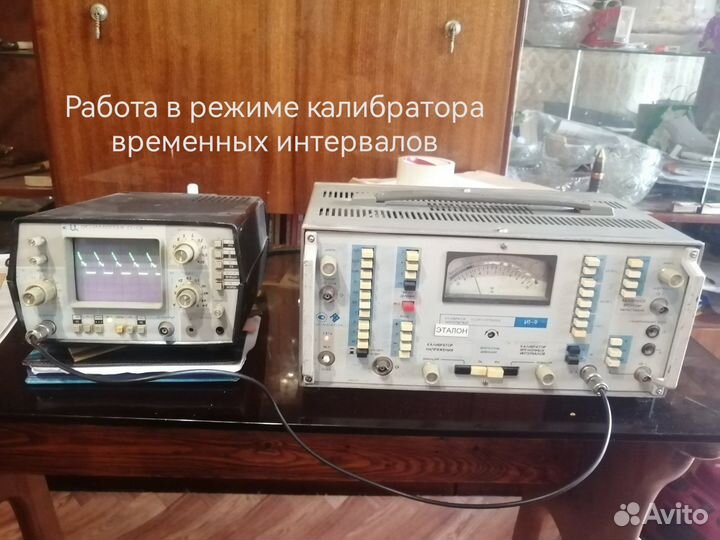

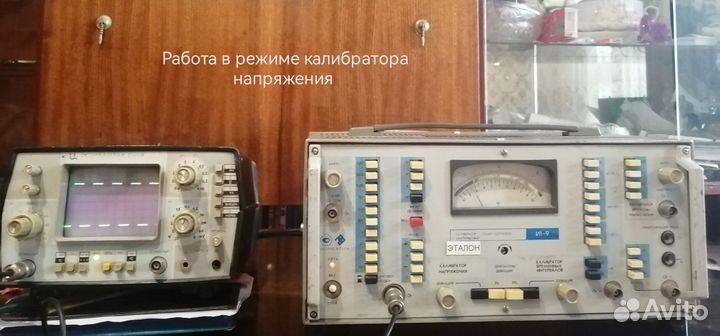

Калибратор осциллографов импульсный И1-9

Калибратор И1-9 осциллографов импульсный предназначен для поверки и калибровки осциллографов с полосой пропускания до 100 МГц (коэффициента отклонения и переходной характеристики канала вертикального отклонения, длительности разверток и синхронизации от сети). Калибратор может использоваться для повышения точности и метрологической надежности осциллографических измерений. Калибратор удовлетворяет требованиям ГОСТ 22261-82. Технические данные, Калибраторы И1-9 Калибратор осциллографов импульсный И1-9 выдает сигналы калибровки коэффициента отклонения канала вертикального отклонения осциллографов следующих видов: - прямоугольные импульсы („меандр") положительной полярности, частотой повторения 1кГц ± 10 %, - длительностью фронта и среза не более 10мс (вершина не имеет спада); - положительное напряжение постоянного тока; - отрицательное напряжение постоянного тока; - нулевое напряжение. Калибратор выдает напряжение Uк калибровки коэффициента отклонения канала вертикального отклонения осциллографов на конце 1,5-метрового 50-Омного кабеля, нагруженного на сопротивление 1МОм ±5%, с размахом пульсаций и шумов, не превышающим 10-3 Uк + 5мВ. Калибратор выдает напряжение калибровки коэффициента отклонения канала вертикального отклонения осциллографа в режиме калибровки на конце 1,5-метрового 50-Омного кабеля, нагруженного на сопротивление 1 МОм ±5%, в диапазоне амплитуд от 30мВ до 100В. Калибратор осциллографов импульсный И1-9 обеспечивает установку величины девиации Дн напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов в режиме девиации в диапазонах ±3% и ±10% от величины напряжения в режиме калибровки с абсолютной погрешностью установки, не превышающей в нормальных условиях ± (2,5•10-2 Дн + 0,06 %) в диапазоне девиации ±3% и ± (2,5•10-2 Дн + 0,3%) в диапазоне девиации ±10%, и не превышающей в рабочих условиях ± (3,5•10-2 Дн + 0,06%) в диапазоне девиации ±3% и ± (3,5•10-2 Дн + 0,3%) в диапазоне девиации ±10 %, что определяет абсолютную погрешность установки напряжения калибровки коэффициента отклонения канала вертикального отклонения осциллографов в режиме девиации. Калибратор И1-9 выдает периодический сигнал калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк), параметры которого на конце 1,5-метрового 50-Омного кабеля, нагруженного на сопротивление 50 Ом ± 5 %, отвечают следующим требованиям; полярность положительная; размах не менее 1В; диапазон установки периода следования от 100нс до 10с. Калибратор И1-9 обеспечивает установку девиации Дт периода следования сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк) в режиме девиации в диапазонах ±3 и ±10 % от величины периода следования в режиме калибровки с абсолютной погрешностью установки, не превышающей в нормальных условиях ± (2,5•10-2 Дт + 0,06%) в диапазоне девиации ±3% и ± (2,5•10-2 Дт + 0,3%) в диапазоне девиации ±10% и не превышающей в рабочих условиях ± (3,5•10-2 Дт +0,06%) в диапазоне девиации ±3% и ± (3,5•10-2 Дт + 0,3%) в диапазоне девиации ±10%, что определяет абсолютную погрешность установки периода следования сигнала калибровки длительности разверток осциллографов (с возможностью девиации периода следования Тк). Калибратор осциллографов импульсный И1-9 обеспечивает свои технические характеристики в пределах установленных норм после времени самопрогрева, равного 15 мин. Калибратор сохраняет свои технические характеристики в пределах установленных норм при питании его от сети переменного тока напряжением (220±22)В, частотой (50 ± 0,5) Гц и содержанием гармоник до 5 % , а также при напряжении сети (115 ± 5,75)В и (220 ± 11)В, частотой (400 ± 12) Гц. Мощность, потребляемая калибратором от сети при номинальном напряжении, не превышает 30В•А. Габаритные размеры 360х210х245 мм. Масса 7 кг. ТОРГ РАЗУМНЫХ ПРЕДЕЛАХ. МОГУ СКИНУТЬ НА 500РУБЛЕЙ НЕ БОЛЬШЕ.!!!!!!
