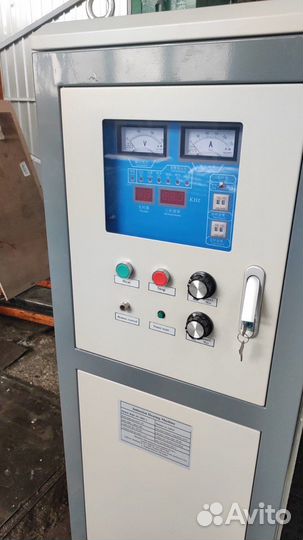

Индукционная печь

Индукционная установка Установка производит нагрев заготовки, в полуавтоматическом режиме, размеры заготовок в соответствии с ТЗ покупателя. Нагрев происходит в специальных индукторах, изготовленных под деталь заказчика Требования к условиям эксплуатации: Электроснабжение: 3х380 В ± 10%, 50 Гц; Индустриальная вода: 20ºC – 28ºC; 1-3 bar; Относительная влажность: 85% max Оборудование устанавливается на пол цеха, не требуются специальные фундаменты Состав оборудования Входная секция: состоит из быстродействующих плавких предохранителей и автоматического выключателя. (Зависит от исполнения) Выпрямитель: состоит из управляемого моста и катушки для фильтрования выходного напряжения. Преобразователь: карты преобразователя выдают «умный» пусковой сигнал, определяя правильность пуска транзисторов. Карты защищены предохранителями во избежание воздействия напряжений от силовых транзисторов. Преобразователь настраивается на резонансную частоту нагревательного контура, регулировка выходной мощности осуществляется изменением напряжения на выходе управляемого выпрямителя, при этом специальный контур сравнивает выходную мощность с заданной. Тщательно разработанные схема коммутации и расположения компонентов преобразователя достигается минимизация коммутационных потерь. Таким образом, достигается КПД в 95% без перенапряжений, и при этом выполняются нормы стандарта EN5501 в отношении генерирования гармоник радиочастот. С другой стороны наличие высокоскоростных цепей защиты позволяет инвертору выдерживать кратковременные замыкания в индукторе без повреждений. Основные характеристики генераторов • последовательный резонансный преобразователь с технологией • компактность • высокий КПД • соответствие стандарту электромагнитной совместимости • коэффициент мощности более 0,95 • безопасность работы при коротких замыканиях в индукторе • гальваническая развязка между питающей сетью и индуктором • простота обслуживания, легкий доступ ко всем компонентам • входное напряжение 3 х 380/440 В, 50/60 Гц • фильтры от радиопомех последовательного и параллельного включения для подавления помех (EN55011) и низкочастотных гармоник (VDE 0160) • быстродействующие плавкие вставки Параметры мостов преобразователя • мост выполняется на IGBT транзисторах, • защита от перенапряжений, защита от к.з. в индукторе, защита от перегрузки по току, защитные цепи IGBT транзисторов Параметры выходной цепи • возможность работы на разных уровнях реактивной мощности • высокоэффективный трансформатор активной мощности для адаптации к нагрузкеВыходная мощность, кВт 25 Макс. потребление КВА 50 Ток катушки, А 38 Сечение сердечника, мм2 6 Напряжение 380 В/50 Гц (примечание: диаметр нулевого провода > 6 мм2, медная жила) Внешний авт. Выключатель, А 60 Давление охлаждения, МПа 0,1-0,3 Требу. мощность охлаждения, Ккал/ч 7500 Диаметр трубок охлаждения, мм 32 Производительность помпы охлажд. м3/ч 5-10 Объём бака охлаждения, м3 2-5 Напор помпы охлаждения, м 20-40 Мощность помпы охлаждения, кВт 2 *СТОИМОСТЬ УКАЗАНА ПО КУРСУ 75РУБ/ДОЛ
