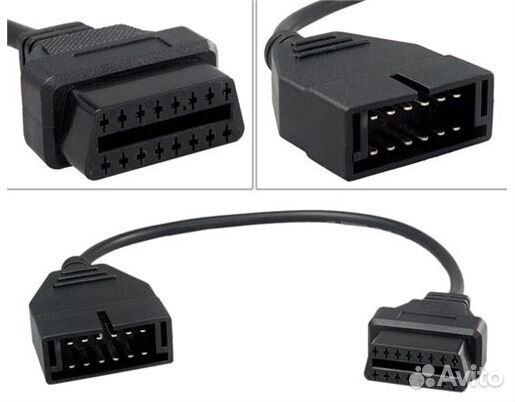

Адаптер ваз GM 12 Pin - OBD1 OBD2 16 Pin

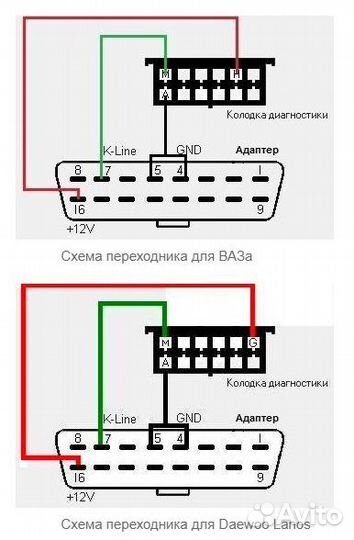

1.) ВАЗ до 2002 г. в. GM 12 Pin - OBD1 OBD2 16 Pin адаптер позволяет подключить совместимые диагностические приборы к 12-контактному диагностическому разъему автомобилей General Motors. *Такой разъем установлен на Daewoo Lanos, Sens и Chevrolet Aveo, ВАЗ, которые оснащены электронными блоками управления Bosch или Микас. *12-контактный разъем OBD1 установлен также на некоторых Тойотах 90-х годов выпуска. ------ Распайка этого переходника (фото 4): ------ OBD2 - GM 12 Pin Назначение выводов для ВАЗ до 2002 г. в. 1 --- K (не разведена) 2 --- F (не разведена) 3 - 4 --- A масса 5 --- A масса 6 --- J (не разведена) 7 --- M, K-линия диагностики 8 --- H (не разведена) 9 - 10 --- D СО-потенциометр (не всегда разведена) 11 --- E (не разведена) 12 --- L (не разведена) 13 - 14 - 15 --- B, L-линия диагностики 16 --- G +12V от АКБ
