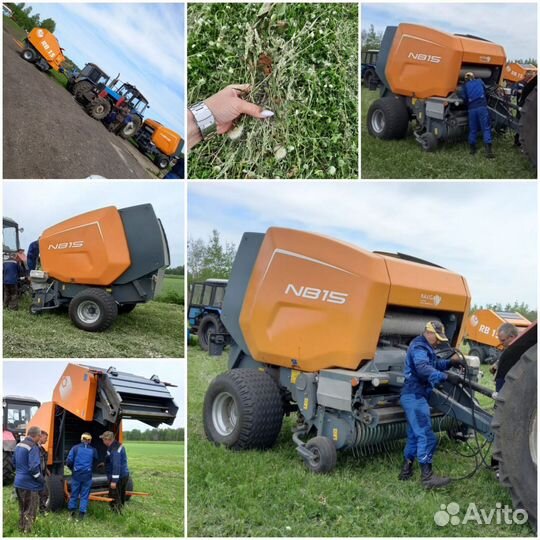

Пресс-подборщик Навигатор-НМ NB15C, 2023

Выcoкoпрoдуктивныe пpесс-подбoрщики c фиксирoваннoй кaмерoй пpeccoвания диаметром 1,5 м. Скopocтнoй пoдбopщик, планчaто-цeпной транcпортep и вeрxний подaющий рoтoр с возмoжнoстью измeльчeния тpавянoй мaссы увеличивают пpоизвoдительность прecc-подборщика. Измeльчeниe упрощает дальнейшую работу с заготовленным материалом, в частности, смешивание и раздачу миксерами-кормораздатчиками. А также повышает плотность рулонов, что снижает расходы на их перевозку и хранение. Полностью автоматическая система управления - простота в эксплуатации. Система автоматической смазки цепей. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель - NВ15С Ширина захвата подборщика, м - 1,9 Размер формируемых рулонов (d х h), м - 1,5 х 1,2 Количество ножей измельчителя - 0 - 7 - 15 - 17 Расстояние между ножами, мм - 0 - 128 - 64 - 64 Количество скалок транспортера - 42 Тип обвязывающего материала - сетка Мощность трактора, л.с. - от 80 Габариты (Д х Ш х В), м - 4,3 х 2,7 х 2,6 Масса, кг - 3600 Шины - 500/50-17/10 РR Дорожный просвет, мм - 240 Ширина колеи, мм - 2200 Рабочая скорость, км/ч, не более - 10 Привод - от ВОМ трактора, гидравлический от гидросистемы трактора Частота вращения ВОМ, об/мин, mах - 540 ПОДАЮЩИЙ РОТОР - Ротор формирует равномерную подачу материала в прессовальную камеру, благодаря чему достигается большая скорость работы и производительность. - Верхнее расположение ротора позволяет справиться с любым материалом, в том числе, с сухой короткостебельной соломой. - Оснащен мощной и надежной кинематической схемой (шестеренная пара, опорные подшипники ротора с принудительной дистанционной смазкой). РЕЖУЩИЙ РОТОР (ИЗМЕЛЬЧИТЕЛЬ) - Измельчитель оснащён 17 ножами, длина резки при этом 64 мм, что позволяет получить идеальные рулоны сенажа, уплотненные на 25 % больше. - Отключение ножей при забивании производится дистанционно из трактора, позволяет быстро возобновить работу - Переключение на 15 ножей (отключение крайних) позволяет снизить риск распада рулона в краях. - Переключение на 7 ножей увеличивает длину резки до 128 мм. - Отключение ножей делает пресс универсальным для работы на сене и соломе. ПОДБОРОЧНОЕ УСТРОЙСТВО (ПОДБОРЩИК) - Подборщик с шириной захвата 1,9 метра позволяет подбирать широкие валки даже на резких поворотах, а боковые шнеки обеспечивают плавное перемещение материала в канал подающего узла. - Пятирядный безэксцентриковый барабан с повышенной частотой вращения и уменьшенным расстоянием между зубьями задаёт высокую скорость материала и обеспечивает чистоту подбора с поля. - Нормализатор и прижимной ролик обеспечивают стабильность подачи на средних и высоких урожайностях и создают возможность подбора соломы и низкоурожайных полей. - Копирующий аппарат имеет 4 разгрузочных пружины и 2 пневмоколеса, что позволяет повысить качество корма, не подбирая почву и другие посторонние предметы, и предохранить подборщик от поломок из-за неровных полей. СЕТЕУВЯЗЫВАЮЩИЙ МЕХАНИЗМ - Сетеувязка сокращает время обмотки, повышая производительность. - Подача сетки непосредственно в камеру прессования, что полностью исключает риск наматывания сетки в подборщик. - Число слоёв сетки задаётся с пульта управления в кабине трактора. - Растягивающий узел и адаптивное тормозное устройство позволяет обвязать рулон сеткой по всей ширине и немного края. (Адаптивный тормоз сохраняет постоянное противоусилие затягиванию сетки не зависимо от её остатка в бобине). ПРЕССОВАЛЬНАЯ КАМЕРА - Цепочно – планчатый транспортёр универсален на любом материале из-за своей «цепкости» и надёжного привода. - Безостановочный транспортёр и накопитель позволяет закрывать камеру на ходу, это позволяет вдвое быстрее выгружать готовый рулон. - Маятниковая натяжка транспортёра позволила исключить ослабление при опускании крышки на рулон из-за чего иногда рвут цепи транспортёра - Стартовый валец поддерживает вращение рулона в камере и не допускает вытягивание материала транспортёром из камеры. УПРАВЛЕНИЕ - Пульт управления с дисплеем в кабине трактора. - Автоматический или ручной запуск обвязки. - Отключение ножей для очистки измельчителя. - Автоматическая система управления выгрузкой. - Двухсторонний контроль за формой рулона (подсказывает механизатору держаться левее или правее) - Регулировка плотности с пульта - Регулировка слоёв сетки с пульта - Счётчик рулонов (за смену и общий) ПРИВОДНЫЕ И ТРАНСПОРТЕРНЫЕ ЦЕПИ Распределение нагрузки двухсторонним редуктором позволило снизить нагрузку на цепные приводы, подшипники и валы, что продляет срок службы всех приводных узлов пресс-подборщика. СМАЗКА Все «скрытые» точки смазки объединены в наглядные смазочные рейки.
