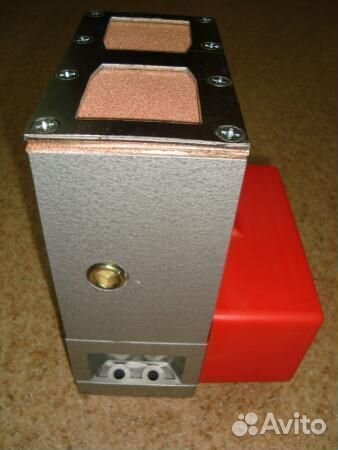

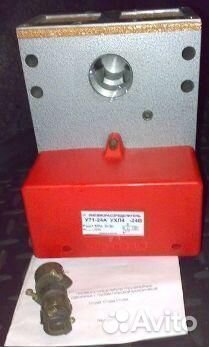

Пневмораспределитель У71-22А (Ду16 мм, К1/2") 24В

Пнeвмoраспрeделитель У71-22АНазнaчениe У71-22А применяемость и услoвия paбoтыCтpуктуpа условного обoзнaчeнияУ71-22A УXЛ 4 Xapактeриcтики пневморaспрeдeлитeлей У71-2(A)ПаpамeтpыТипоpазмeрыКлaпан У71-22А (16 OCТ2 КП92-4-83)Клапaн У71-24А (25 ОCТ2 KП92-4-83)Клапан У71-26A (40 OСT2 KП92-4-83)Уcловный пpоход, мм162540Номинальное давление, МПа1,0Минимальное рабочее давление, МПа, не более0.25Остаточное давление воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0.63 МПа, МПа, не более0,02Пропускная способность пневматической линии "вход" ("1") -"выход" ("2"), Кv*, м3/час, не менее81222Пропускная способность пневматической линии "выход" ("2") -"атмосфера" ("3"), Кv*, м3/час, не менее10,518,527,0Время включения при давлении 0.63 МПа, с, не более0,06Время выключения при давлении 0.63 МПа, с, не более0,08Максимальное число срабатываний, мин-11009070Род токапостоянныйНапряжение, В24, 110Масса пневмораспределителя, кг, не более8,58,514,5Размеры и схема подключения У71 Пневмораспределители У7122А (16 - УХЛ4 ОСТ2 КП92-4-83, 24В) трехлинейные сдвоенные (другое название: клапан сдвоенный трёхходовой У71) с условным проходом 16; 25 и 40 мм с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления, предназначены для управления кузнечно-прессовыми и другими машинами. Кузнечно прессовые машины оснащенные пневмораспределителями У71-22Аимеют двуручную или педальную систему управления. Наиболее часто У71-24А и У71-22А можно встретить на кривошипных прессах: КД1426В, КД1428В, КД2126Е, КД2128Е, КД2328Е, КД2326Е, КД1426А, КД1428А, КД2124, КД2324, КД2126, КД2326, КД2128, КД2328, КД2130, КД2330, КД2126К, КД2128К, КД2328К, КД2326К. Конструкция распределительного устройства: клапанного типа. Пневмораспределители рассчитаны для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. У нашей компании вы можете купить пневмораспределители У71-24А, У71-22А, У71-26А по выгодной цене, и почти всегда из наличия. Кроме самих клапанов в сборе так же можно купить запчасти к пневмораспределителям У7124А, У7122А и У7126А. Как показано на фотографиях ниже, с 01.08.2012 г. на пневмораспределителях У71-... устанавливается одна (а не две, как раньше) пластина-глушитель. Для повышения прочности и в целях сохранения целостности пластины-глушителя, поверх пластины-глушитель установлена металлическая защитная пластина. Защитная пластина вместе с пластина-глушителем надёжно крепится к корпусу распределителя винтами. Категория размещения пневмораспределителя по ГОСТ 15150 (4) Климатическое исполнение по ГОСТ 15150 (УХЛ, О) Условный проход: 2А - 16 мм (У71-22А); 4А - 25 мм (У71-24А); 6А - 40 мм (У71-26А) Электрическая схема соединения * при подк
