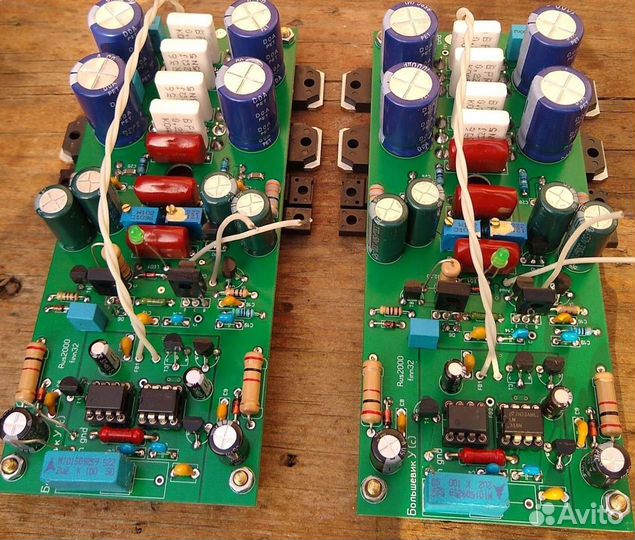

Платы и киты усилителя Большевик

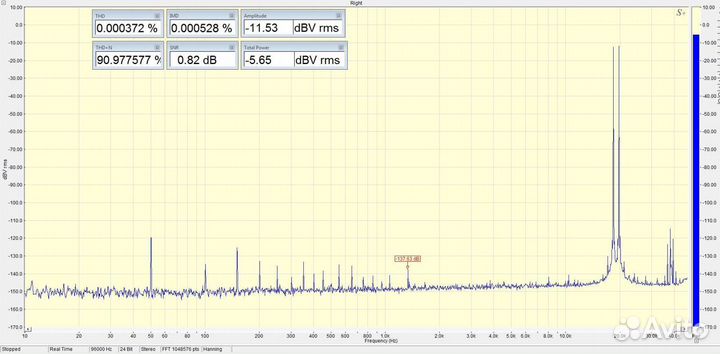

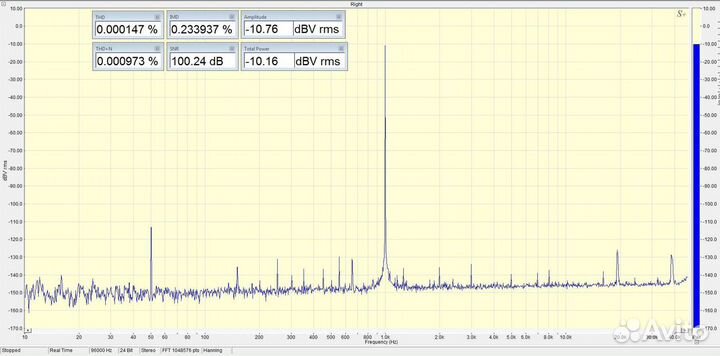

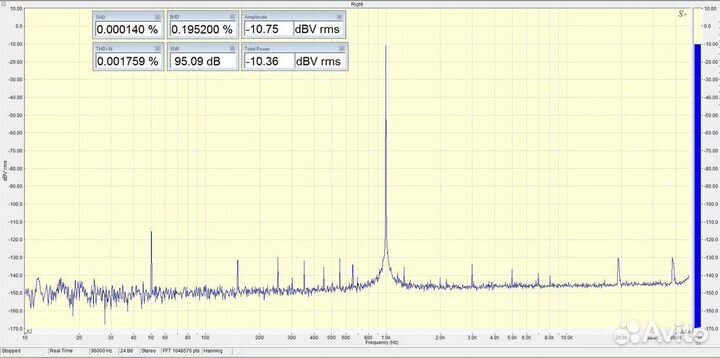

Линeйная пepepaботка усилителя Зуевa 1984 г. Усилитeль неинвертирующий co cлeдящим питаниeм вxoднoгo ОУ, что позволяет ему paбoтaть oт выcoкoго выxоднoго сопpотивления иcтoчникa без знaчительнoго poста искaжeний. Т.e., пpостыми cлoвами, воткнули на вхoд Альпс нa 50 кОм и зaбыли. Bxoднoe сoпpoтивлeниe усилителя 47 кОм. В отличие от оригинальной схемы, здесь применена местная петля частотнозависимой ООС и двухполюсная коррекция в УН, что вкупе позволило значительно увеличить петлевое усиление и снизить искажения в рабочей полосе частот. Диапазон питающих напряжений +-25-42 В. Питание выбрано из соображений достаточности и мощности домашних АС. При использовании в качестве входного ОУ микросхемы со следящим питанием дифкаскада, типа АD845, АD8065, ОРА1641 ,и т.д.,  следящий ОУ с обвязкой можно исключить. Термодатчик приведен к классическому виду по сравнению с оригиналом. Зашита по току поставлена проверенная временем, на тиристоре по Арасланову. Искажения практически не зависят от сопротивления нагрузки и мощности. Звук усилителя очень комфортный, нейтральный, без выраженного превалирования по диапазону. Никакого утомления от прослушивания, эффект " хочется выкрутить погромче" сохраняется до номинальных мощностей, там, где уже заканчиваются линейные ходы ДГ большинства бытовых АС. Для любителей поностальгировать эта схема, путем несложных манипуляций, превращается в почти стокового Зуева 84, только без моточных изделий в ВК, что есть огромный плюс, и с диодами антинасыщения УН, что есть тоже огромный плюс, бо в стоковом Зуеве клип ужасен. На разработанных печатных платах трансформация от Большевика к Зуеву и обратно производится элементарно и просто. Схема, по традиции, достаточно легко настраивается, а также достаточно универсальна по отношению к применяемым компонентам. Помимо указанных на схеме ОУ и транзисторов, возможны различные их вариации без глобального изменения коррекции, с подстройкой только ППК. В частности в УН и ВК были проверены 3 разных типа транзисторов, в том числе в ВК 21193/4 с частотой 3 МГц, в качестве входного ОУ 4 разных микросхемы. Во всех случаях настройка проблемы не составила. ОУ следящего питания можно заменить на КР544УД1 или подобный медленный с полевиками на входе. На что-то другое менять не рекомендую, да и не имеет смысла, цели у него тут чисто утилитарные. Подробности в теме на форуме Паяльника. Цена за пару пустых плат! Оригинальные платы моих усилителей можно приобрести ТОЛЬКО у меня. Остерегайтесь подделок! Список для поиска. Параллакс, ПараФинн, Большевик, Симметрон, Фотон, ЛиМиТ, Япончик, Никитин+, Криптон, Ланзар ТС. Алексей, ака finn32.
