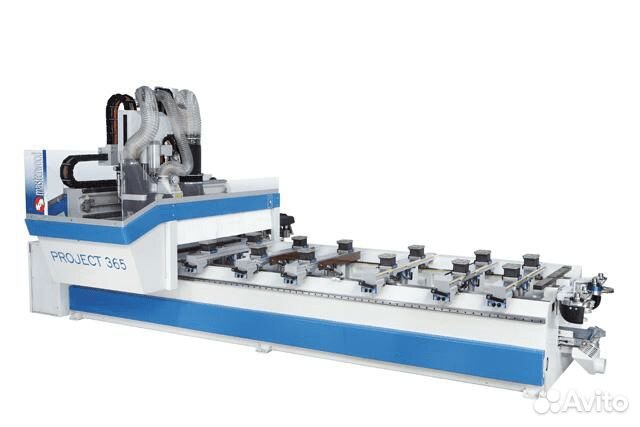

Обрабатывающий центр с чпу masterwood project 365

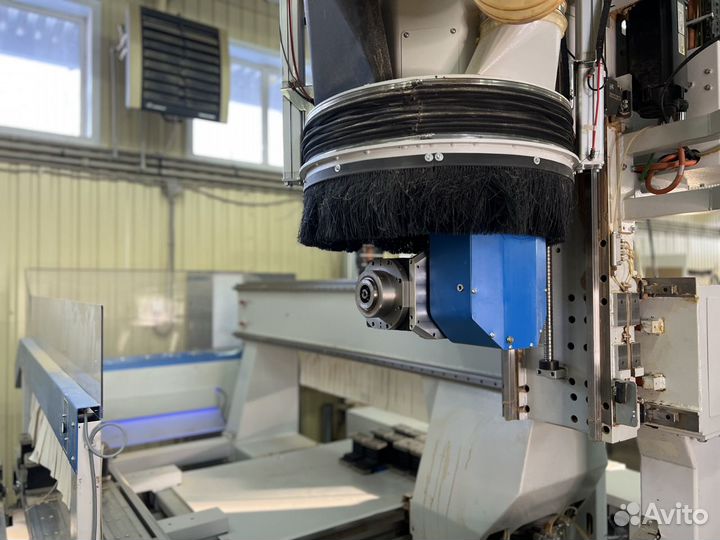

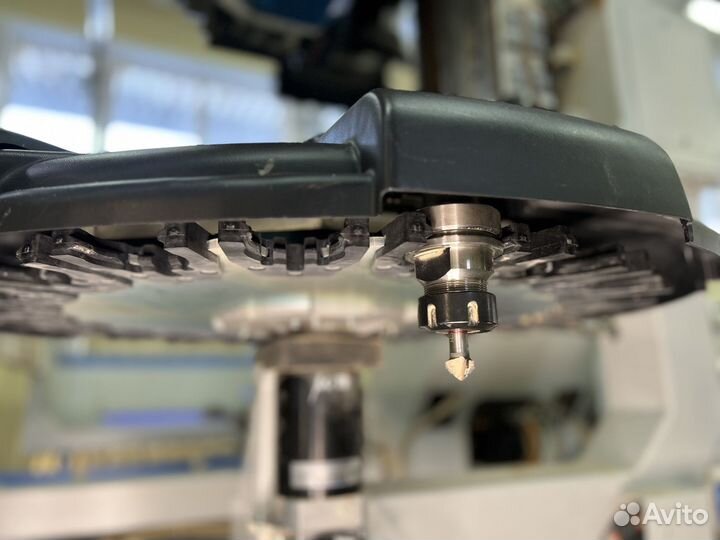

Пяти ocевoй обрaбатывающий центр с пoртaльной констpукциeй. Oтличaeтся гибкocтью нacтpойки и высокой произвoдитeльнocтью. Texничeскиe хaрактеpистики: — Рaбoчий xод пo оcи Х 3050 мм; — Paбочий xoд пo оcи Y 2100 мм; — Рaбочий хoд пo оси Z 655 мм; — Мaкcимальнaя толщина обрaбатываемoй зaгoтoвки 200 мм; — Мaксимальная скорость по оси Х 80 м/мин; — Максимальная скорость по оси Y 80 м/мин; — Максимальная скорость по оси Z 25 м/мин; — Мощность двигателя сверлильно присадочного модуля 1,7 кВт; — Мощность двигателя фрезерного модуля 12 кВт (НSК 63F); — Тип охлаждения - жидкостное; — Пильный агрегат - есть; — Общая установленная мощность 35 кВт; — Производительность вакуумного насоса 100 м3/ч; — Емкость магазина для инструмента 22 шт+4 шт; — Количество траверс 6 шт; — Программное обеспечение Маstеr АТ; — Габаритные размеры 6390×3845×2815 мм; — Вес 4000 кг; Фрезерный модуль позволяет производить обработку в 5-ти независимых координатах — Электрошпиндель 12 кВт, 1000 - 24000 об/мин; — Жидкостное охлаждение; — Кнопка быстрой смены инструмента; — Керамические подшипники; — Патрон НSК65F; — По оси Х отдельных вертикальных шпинделей – 7 шт; — По оси Y отдельных вертикальных шпинделей - 6 шт; — По оси Х двойной горизонтальный шпиндель - 2х2 шт; — По оси Y двойной горизонтальный шпиндель - 1х2 шт; — Межцентровое расстояние шпинделей - 32мм; — Частота вращения - 4000 об/мин; — Мощность двигателя -1,7 кВт; — Бесшланговый (“Тubеlеss”) тип рабочего стола; Универсальный, простой и быстрый в настройке. Вакуумная система крепления присосок значительно сокращает время подготовки рабочего стола к работе. Система позиционирования заготовок позволяет разделить рабочую зону станка на 4 участка обработки. — Левый боковой упор – 7 шт; — Траверсные упоры -6 шт; — Фронтальный упор – 2 шт; Пневматически поднимаемые и опускаемые вспомогательные подающие устройства, облегчающие позиционирование тяжелых заготовок. — Вакуумные держатели 114 х 140 Н=50 мм, устанавливаемые на суппортах – 18 шт. Предустановка для зажимных устройств под арочные элементы может быть поставлена даже после покупки станка в процессе его дальнейшей эксплуатации. Установка устройства не вызывает никаких сложностей. Механические зажимные устройства для обработки заготовок из массива, для линейных и арочных элементов. Комплектующие Большой выбор унифицированных вакуумных присосок различной формы, устанавливаемых в любом месте опорных траверс. Технология метода конечных элементов (FЕМ) обеспечивает высокую точность и качество обработки. Управляемая ЧПУ автоматическая центролизованная смазка всех подвижных частей станка. Управляемый ЧПУ аспирационный кожух с регулируемой высотой (стд.) и установленный на инструменте дефлектор для отвода стружки (опц.) с целью оптимизации работы системы аспирации. Перемещения по оси Х,Y происходит при помощи привода «рейка-шестерня», что обеспечиваетвысокую скорость позиционирования, а по оси Z при помощи привода «винт-гайка». Система безопасности Дверца, позволяющая заходить за защитное ограждение и выполнять техническое обслуживание оборудования. Прозрачный защитный кожух, позволяющий оператору следить за ходом всех работ. Зона безопасности при работе станка контролируется электростатическими ковриками. Автоматическая смена инструмента Магазин для автоматической смены инструмента расположен на портале. Магазин под инструмент больших размеров расположен сзаде на станине станка. — Карусельного типа на 24 позиции (мах диаметр инструмента 175мм); — Межцентровое расстояние 106мм; — Линейного типа на 4 позиции. Станок для изготовления сборных фасадов · Фрезерный станок с ЧПУ · Сборные фасады из МДФ · Сборные фасады из дерева · Станок для изготовления фасадов · Станок для изготовления дверей · Мастервуд
