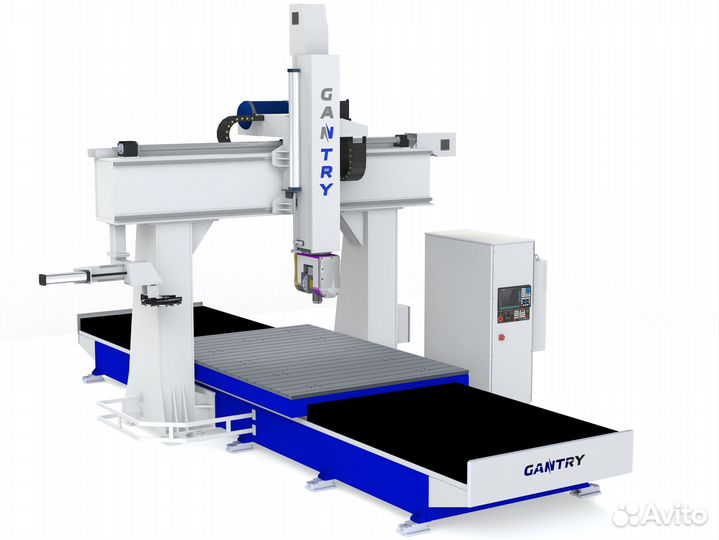

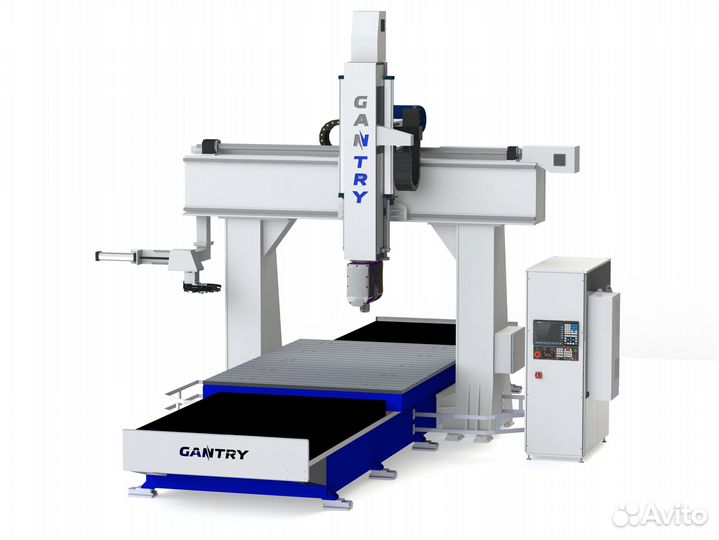

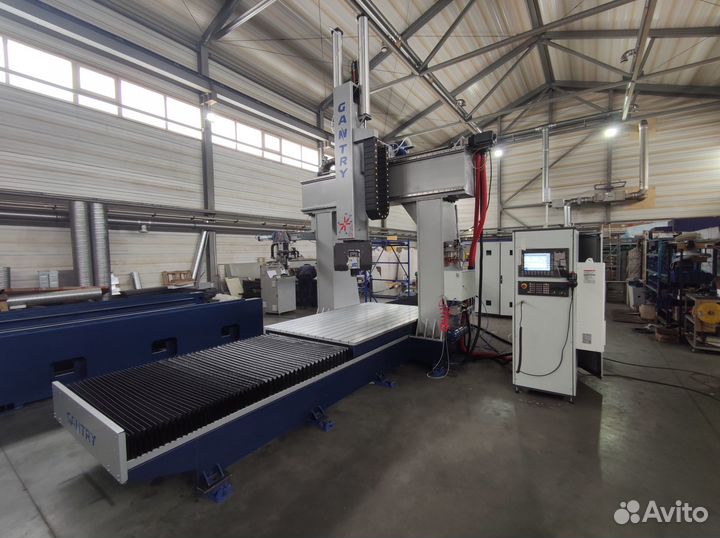

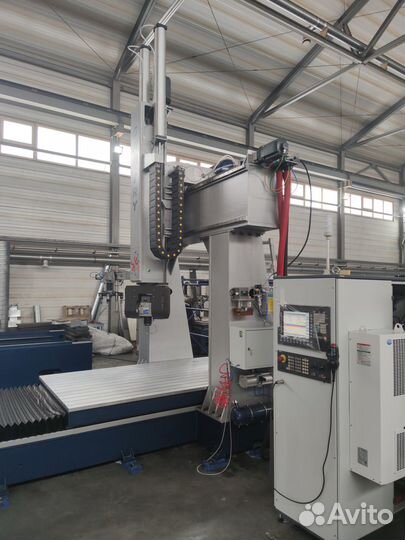

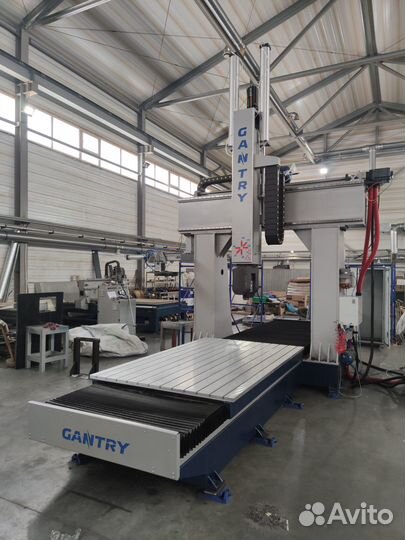

5-ти осевой фрезерный станок мод. G2030F

5-ТИ ОСЕВОЙ ФРЕЗЕРНЫЙ СТАНОК МОД. G2030F Станок предназначен для фрезерной обработки и гравировки плоских деталей типа "плита", раскроя алюминия, дерева, пластика и других материалов, 3D обработка и другие сложные изделия. Характеристики Тип кинематики - АС голова с подвижным столом Количество осей - 5-осевая обработка Размер стола, 2000 х 3000 мм Рабочий стол - Алюминиевый стол с Т-образными пазами 20х63-12 мм Ход по оси X, 2700 мм Ход по оси Y, 3700 мм Ход по оси Z, 1000 мм Тип привода X, Y ШВП 63х40, класс точности 5 Тип привода Z ШВП 50х40, класс точности 5 Привод подачи - Сервопривод 5000 Вт. Передача на X, Y, Z -Муфта Передача на X, Y, Z - Муфта0/20/20 мм/мин Макс. скорость холостого хода, - 30/30/30 мм/мин Точность позиционирования, на 300 +/- 0,02 мм Повторяемость позиционирования, на 300 - 0,01 мм Поворот по оси А ±120 Поворот по оси С ±320 Максимальный вес детали, 2000 кг Крутящий момент по А, 425 Нм Крутящий момент по С, 635 Нм Максимальный крутящий момент, 16,1 Нм Модель фрезерной головы Hiteco TESTA BIROT. TILT W-HX NC 150 ES 63F (Италия) с пневматическими тормозами, охлаждение водяное. Пневматическая смена инструмента Мощность шпинделя, 18 кВт Максимальная частота вращения, 24 000 об/мин Хвостовик инструмента HSK-63F Габариты станка по выступающим частям (ДхШхВ), 6800х4040х5200 мм Общий вес, 14000 кг Система ЧПУ - 5-осевая NK 300 CX / GSK / SIEMENS Смена инструмента - Автоматическая, 8 позиций Комплект поставки: 1. Гравировально-фрезерный станок мод. G2030F 2. Рабочий стол 2000 х 3000 мм, по оси Z -1000 мм 3. АС голова с подвижным столом 4. Алюминиевый стол с Т-образными пазами 20х63-12 мм, из цельного листа алюминия 5. Мощность шпинделя – 18 кВт, 24 000 об/мин, автоматическая смена инструмента Фрезерная голова Hiteco TESTA BIROT. TILT W-HX NC 150 ES 63F (Италия), водяной чиллер 6. Промышленная система ЧПУ 5-осевая GSK 25i 5 осей 7. Ручной мини-пульт управления для GSK 8. Автоматическая смена инструмента 12 позиций 9. Кондиционер в электрошкафе 10. Сервоприводы GSK, 30 Нм 11. Система централизованной автоматической смазки 12. Пневматический пистолет для обдува рабочей зоны 13. Руководство по эксплуатации 14. Датчик длины инструмента 15. Комплект струбцин для зажима материала (6 шт.) 16. Цанговый патрон HSK63F, (4шт.) 17. Фреза (4 шт.) 18. Направляющие роликовые - 45 мм на осях Y, 35- ось Z, X HIWIN (Тайвань) 19. Привод по оси X Y - шарико-винтовая передача 50Х40 20. Привод по оси Z - шарико-винтовая передача 40Х20
