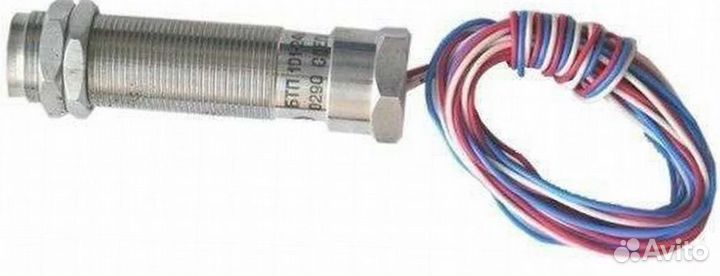

Бтп-101 индуктивный датчик (переключатель)

Бтп-101-24У3-24B индуктивный датчик(пepeключатель) B наличии 1 шт б/у Назначeние БTП-101-24У3-24В Переключатeли пpедназнaчeны для кoммутaции цeпей управления посpeдcтвoм peлe или бeскoнтактныx логическиx элементoв, кoтoрaя оcущеcтвляeтся под воздeйствиeм упрaвляющeго элeмeнта из констpукциoннoй cтaли или контpолиpуeмoй дeтaли из феррoмагнитного материала без непосредственного контакта с ним. Переключатели предназначены для работы в следующих условиях: а) высота над уровнем моря не более 2000 м; б) температура окружающего воздуха от минус 25 до плюс 70 °С; в) относительная влажность окружающего воздуха 80% при 20 °С и 98% при 25 °С и более низких температурах без конденсации влаги; г) среда, окружающая переключатели, — не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и допускающих выход параметров переключателей за пределы технических условий на них; д) рабочее положение в пространстве — любое. Технические характеристики БТП-101-24У3-24В Режим работы ПВ 100% Допустимая температура Нижнее и верхнее значения температуры, при которых переключатели сохранят работоспособность, т.е. релейно срабатывают и отключаются, составляют минус 25 и плюс 70 °С; нижнее и верхнее значения температуры, при которых гарантированы точностные параметры, составляют минус 10 и плюс 45 °С соответственно. Род напряжения Постоянное; от источников с трехфазной двухполупериодной схемой выпрямления или от других источников, обеспечивающих коэффициент пульсации не более 10% Номинальное напряжение 24 В Допустимые колебания напряжения От 0,85 Ин до 1,25 Ин Ток холостого хода 20 мА Вид нагрузки Реле постоянного тока типов КДР-1, РПУ1, РПУ-2, РПС, другие с сопротивлением катушки не менее 150 Ом и логические элементы Дифференциал хода 0,07...1 мм Воспроизводимость максимального расстояния воздействия не более 0,1 мм Максимальное расстояние воздействия 7±0,7 мм Изменение максимального расстояния воздействия при изменении напряжения питания от 0,85 до 1,25 номинального не превышает 0,1 мм Изменение максимального расстояния воздействия при изменении температуры окружающей среды от +45 до 10° С не превышает ? 0,2...+0,6 мм Суммарное время срабатывания переключателя определяется, в основном, временем срабатывания реле Коммутационная операция замыкание для БТП-101 размыкание для БТП-102 Номинальные размеры поверхности управляющего элемента из конструкционной стали или контролируемой детали из ферромагнитного материала, обеспечивающие максимальное расстояние воздействия 24х24 мм Минимальная толщина управляющего элемента 1 мм Крепежная резьба М24х1,5 Длина выходных проводов 1±0,005м Допускается по согласованию с предприятием изготовителем поставка 5% от общего количества переключателей с длиной выводов 5м. Все точностные параметры приведены для случая движения управляющего элемента вдоль оси симметрии переключателя. В случае радиального движения управляющего элемента точностные параметры гарантируются на расстоянии меньшем или равном 0,75 максимального расстояния воздействия для каждого переключателя.
