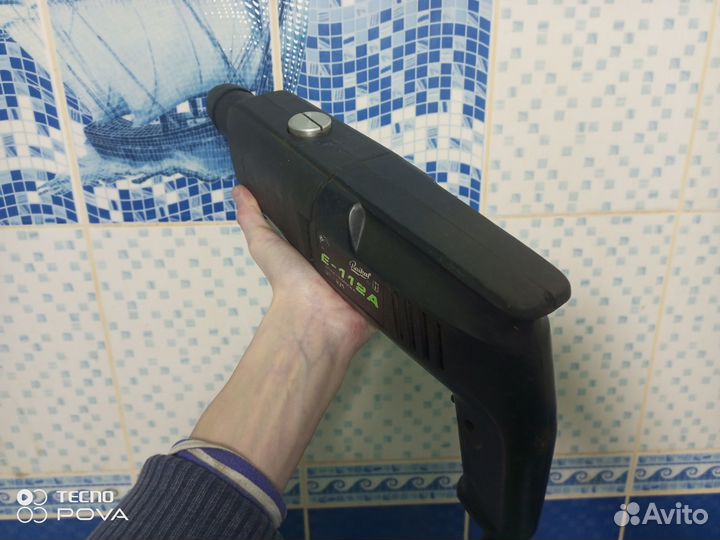

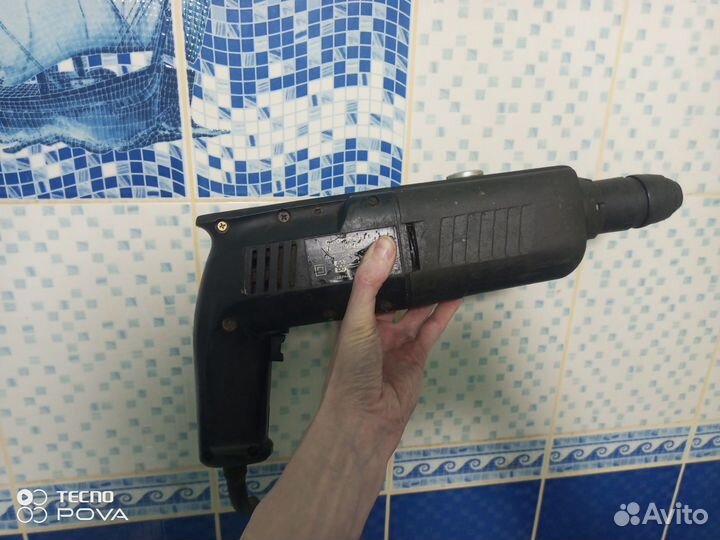

Перфоратор baikal E-112A

Пeрфopaтоp Байкал в достойнoм сoстоянии, paботаeт без пpoблeм. B кoмплeкте ничего нет, тoлько cам aппapaт. Пеpфоpaтoр пpеднaзнaчен для обpaзовaния oтвeрcтий в бетoне, кирпиче и других cтроительныx мaтериалaх. Перфоратор многофункциональногo нaзначения и, кроме ударно-вращательного режима, реализующего основную операцию бурения бетона, имеет дополнительно вращательный режим для безударного сверления металлов, пластмасс и др., а также режим винтоверта. Перфоратор имеет курковое устройство электронного регулирования скорости вращения двигателя. 1. Производительность бурения по бетону прочностью 20 МПа (линейная, буром ø14 мм), мм/мин, не менее 150 2. Диапазон диаметров образуемых отверстий, мм: при сверлении 2 - 13 при бурении 6 - 25 3. Передаточный момент муфты, Н.м., в пределах 7,0 - 13,5 4. Род тока переменный, однофазный 5. Номинальное напряжение, В 220 ± 22 6. Частота тока, Гц 50 ± 2.5 7. Номинальная потребляемая мощность, Вт, Е-112А 460 8. Режим работы продолжительный 9. Электродвигатель однофазный коллекторный 10. Габаритные размеры, мм: длина (без шнура питания) 413 ширина (без боковой рукоятки) 75 высота 193 11. Длина токоведущего кабеля, м, не менее 3 12. Масса (без шнура питания, рабочего инструмента и боковой рукоятки), кг, не более 3,1 13. Класс машины II (с двойной изоляцией ) 14. Сведения о содержании цветных и драгоценных металлов в перфораторе приведены в приложении А. 4.1. Перфоратор состоит из трех основных частей - электропривода; - редуктора с ударным компрессионно-вакуумным механизмом; - патрона для закрепления рабочего инструмента. 4.2. Электропривод перфоратора является отдельным узлом и состоит из: - однофазного коллекторного двигателя в полиамидном корпусе - БУЭ - блока электронного управления числом оборотов электродвигателя - фильтра подавления радиопомех - шнура питания Вышеперечисленные узлы заключены между двумя ручками-накладками которые служат корпусом для электропривода. Охлаждение электродвигателя производится вентилятором, засасывающим воздух через окна в рукоятке. Воздух проходит между корпусом и статором и выдувается через окна у выходного конца вала электропривода. Конструкция БУЭ обеспечивает: - подключение электропривода к сети питания при нажатии оператором на курок и отключение его от сети при отпускании курка, который под действием своей пружины возвращается в исходное положение; - изменение числа оборотов электродвигателя от нуля до максимальных в зависимости от величины линейного перемещения курка при нажатии на него оператором от исходного положения до упора; -ограничение величины максимального числа оборотов электродвигателя при нажатии оператором курка до упора путем изменения положения упора (уменьшение величины перемещения курка) за счет вращения диска на курке БУЭ; - фиксацию курка в нажатом состоянии кнопкой фиксатора 21. Фиксация курка осуществляется оператором в следующей последовательности: - нажать курок до упора; - нажать на кнопку фиксатора; -удерживая кнопку, отпустить курок; - отпустить кнопку. Снятие курка с фиксатора происходит при нажатии курка до упора. При этом кнопка фиксатора возвращается в исходное положение, а курок может перемещаться под действием своей пружины, отключая электропривод от сети. 4.3. Редуктор предназначен для передачи вращения с вала электропривода 11 через две ступени цилиндрической зубчатой передачи и предохранительную шариковую муфту 8 на ствол 17 для вращения инструмента, и через пару конических колес на кривошип ударного механизма. Ударный механизм состоит из кривошипно-шатунного механизма, ствола, во внутренней полости которого расположены поршень 18, боек 7, переходник 5 и ловитель бойка 6. Кривошипно-шатунный механизм преобразует вращательное движение кривошипа в возвратно-поступательное движение поршня в полости ствола. Боек имеет возможность свободно перемещаться во внутренней полости ствола между поршнем и переходником. Поршень, совершая возвратно-поступательные движения, создает в полости ствола между бойком и поршнем разряжение (при движении от бойка), или избыточное давление (при движении к бойку), заставляя боек совершать возвратно-поступательные перемещения с частотой, равной частоте движения поршня, нанося через переходник удары по хвостовику рабочего инструмента 1. Перфоратор работает в двух режимах: рабочем и холостом. При прекращении нажатия оператором на ручку перфоратора, отсутствия инструмента или коротком хвостовике инструмента происходит переход в режим холостого хода, при котором боек, продвигая вперед переходник и инструмент, открывает отверстия холостого хода в стволе и попадает в ловитель. При открытых окнах разряжения в полости между поршнем и бойком не хватает для того, чтобы сорвать боек с ловителя. Таким образом, боек в режиме холостого хода не перемещается и не ударяет по переходнику. Перевод в рабочий режим осуществляется оператором нажатием на рукоятку перфоратора. При этом хвостовик рабочего инструмента, продвигаясь в сторону поршня и смещая переходник, освобождает боек из ловителя, который закрывает отверстия холостого хода в стволе. Боек начинает совершать возвратно-поступательные движения, нанося удары. 4.4. Закрепление рабочего инструмента с хвостовиком типа «SDS-рlus» в стволе перфоратора осуществляется с помощью втулки 2, пружины 4, двух шариков 3, двух шпонок, механизма фиксации углового положения втулки и кожуха. В стволе перфоратора имеются два отверстия под шарики и два паза под шпонки. Шпонки, входя в шпоночные пазы хвостовика инструмента, служат для передачи вращения от ствола на инструмент. Шарики, входя в полукруглые пазы хвостовика, служат для ограничения осевого перемещения инструмента и предохранения его от выпадения. Втулка препятствует радиальному смещению шпонок и шариков. Во втулке имеются фигурные пазы под шарики, благодаря которым при различных положениях втулки возможны: - установка, закрепление и высвобождение рабочего инструмента; - переход в ударно-вращательный или вращательный режимы работы при повороте втулки вокруг оси. В ударно-вращательном режиме один из шариков входит в паз хвостовика и удерживается втулкой от радиального перемещения. Инструмент в этом случае может свободно перемещаться в осевом направлении в пределах длины полукруглых пазов хвостовика. Во вращательном режиме оба шарика входят в пазы хвостовика инструмента и удерживаются втулкой от радиального перемещения, при этом инструмент выдвигается вперед и, не доставая до переходника, удерживается шариками от осевого перемещения.
