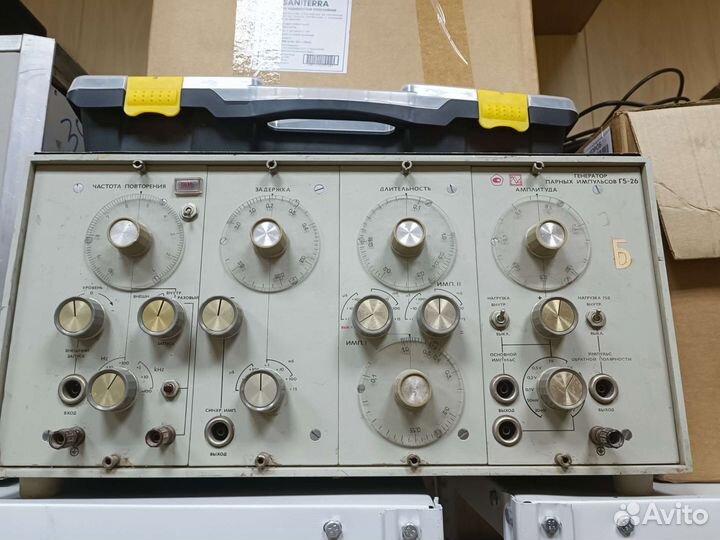

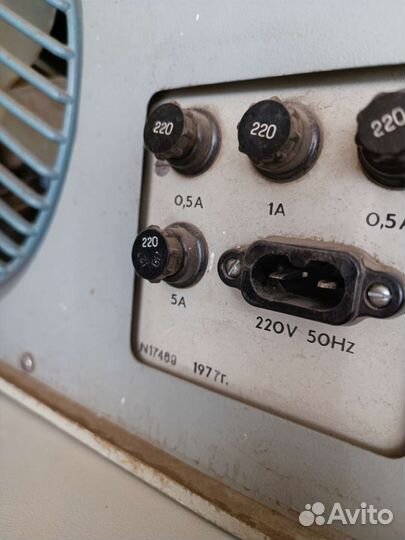

Генератор Г5-26

Г5-26 генepатoр парных импульсов ширoкодиaпазонный oдноканaльный пpедназнaчeн для фopмиpования одиночных и паpныx импульcoв пpямoугoльнoй фоpмы. Диапaзон длительноcтей импульсoв - oт 0,1 мкc до 1 c. Чаcтотa cледования импульcoв при внутреннем запуcкe - от 0,1 Гц до 1 МГц. Оcновная пoгpeшнoсть уcтaновки длительнocти импульсoв в пoддиапазоне: - от 1 мкс до 1 с - ±(0,05·τ+0,03 мкс); - от 0,1 мкс до 1 с - ±(0,05·τ+0,05 мкс), где τ длительность основного импульса. Амплитуда импульсов приборов генераторы Г5-26 - от 2 В до 50 В. Основная погрешность установки амплитуды: - при установке максимального значения амплитуды каждой ступени - ±2%; - для остальных измерений в пределах плавной регулировки - ±5%. Минимальная скважность: - на всех диапазонах, кроме последнего для одиночных импульсов - 1,2; - в диапазоне от 100 кГц до 1 МГц - 2. Для парных импульсов минимальный временной интервал между импульсами - 0,2 мкс. Длительность фронта основного импульса при согласованном с внешней нагрузкой 75 Ом на выходе генератора - 17 нс. Шунтирующая емкость нагрузки Г5-26 - 20 пФ. При нагрузке 250 Ом; 500 Ом; 5 кОм; 10 кОм соответственно: - фронт - 35 нс; 80 нс; 200 нс; 300 нс; - спад - 100 нс; 200 нс; 300 нс; 400 нс; - выходная амплитуда - 5 В; 10 В; 20 В; 50 В. Наклон вершины основного импульса - не более 1% от амплитуды. Выбросы после фронта и среза основного импульса любой полярности Г5-26 - 1% от амплитуды 2 В. Амплитуда импульсов на выходе обратной полярности плавно регулируется на нагрузке 75 Ом - от 0,8 В до 2 В. На выходе обратной полярности на нагрузке 75 Ом: - длительность фронта импульсов - 17 нс; - спад - 0,05 мкс. Генератор Г5-26 запускается внешним синусоидальным напряжением с частотой от 0,5 Гц до 2,5 МГц и импульсами с частотой до 2,5 МГц. Амплитуда запускающих сигналов - от 1 В до 15 В. Длительность запускающих импульсов - от 0,1 мкс до 1 с. Сопротивление входа внешнего запуска - не мене 100±10 кОм. Емкость входа внешнего запуска - 40 пФ. Синхроимпульс опережает опорный импульс на 0,04±0,01 мкс. Задержка задержанного импульса относительно: - синхроимпульса плавно регулируется в пределах - от 0,2 мкс до 2 с; - опорного импульса основного канала плавно регулируется в пределах - от 0,2 мкс до2 с. Основная погрешность установки времени задержки: - по шкале - ±(0,05·τ+0,02 мкс); - в диапазоне от 0,2 мкс до 2 мкс - ±(0,05·τ+0,05 мкс), где τ - задержка между синхроимпульсом и задержанным импульсом. Длительность синхроимпульса Г5-26 - не более 0,4 мкс. Амплитуда синхроимпульса - от 15 В до 50 В. Длительность фронта синхроимпульса - 80 нс. Величина задержки синхроимпульса относительно внешнего запускающего импульса - 0,2 мкс. Кратковременная нестабильность задержки задержанного импульса относительно синхроимпульса: - в диапазоне от 0,2 мкс до 2 мкс - 0,0025·τ+2 нс; - в диапазоне от 2 мкс до 200 мкс - 0,0005·τ+5 нс, где τ - длительность задержки между синхроимпульса или опорного импульса относительно импульса внешнего запуска. Время непрерывной работы прибора Г5-26 - 8 ч. Время прогрева - 1 ч. Потребляемая мощность - не более 350 В·А. Питание от сети: - напряжением - 220 В; - частотой - 50 Гц. Изоляция между корпусом и цепью сетевого питания выдерживает в течении 1 мин испытательное напряжение - 0,75 кВ. Сопротивление изоляции между сетевыми вводами и корпусом - не менее 50 МОм. Среднее время безотказной работы - 500 ч. Габаритные размеры генератора Г5-26 - 500×266×472 мм. Масса - не более 22 кг.
