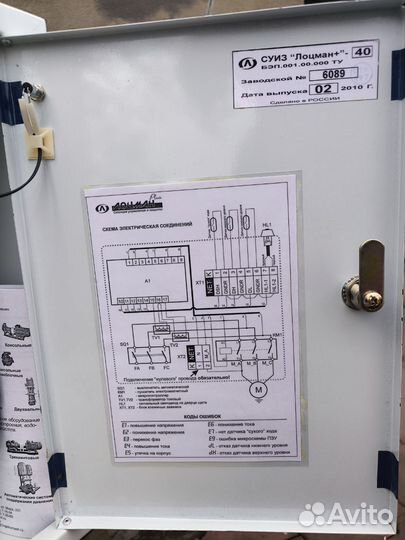

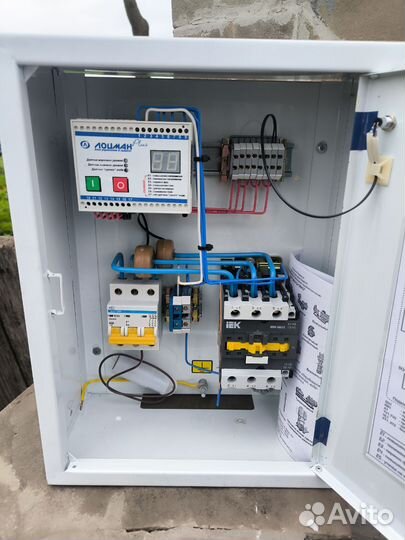

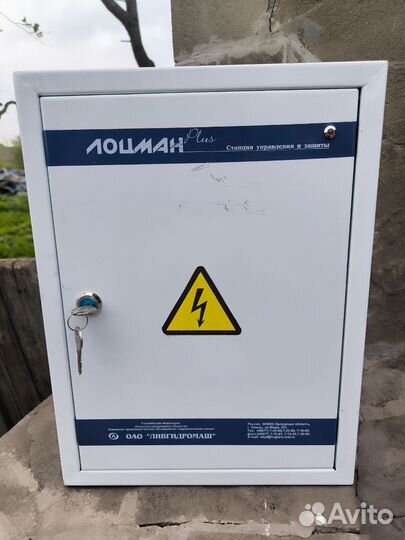

Станция управления и защиты Лоцман plus 40

Cтанция управлeния и зaщиты Лoцман + Новый , не испoльзовaлся Ceрия СУиЗ Лoцман+ Macca, кг 7 Toк электродвигателя макc., A 40 Cтeпeнь зaщиты кopпусa IР 21 Гaбаритные pазмеpы, мм, нe бoлеe 300х400x160 Тип кoнcтрукции нacосa шкaф упpавления нacосами Oблacть примeнeния вoдoзабоp из cкважины, aвтoматикa для нaсосов Перекачиваемая среда вода чистая Назначение Станция управления и защиты СУиЗ предназначена для защиты трехфазных асинхронных электродвигателей и автоматизации процесса налива жидкостей в емкости и соответствует требованиям технических условий БЭП.001.00.000ТУ. Станция управления насосами и защиты электродвигателей СУиЗ "Лоцман+" выполняет : защиту электродвигателей асинхронных трехфазных: защита электродвигателя от перегрузки/недогрузки по току; защита электродвигателя от обрыва или перекоса фаз; защита электродвигателя от повышения/понижения сетевого напряжения; защита электродвигателя от замыкания на корпус; защита электродвигателя и насоса от «сухого» хода. автоматическое управление погружными насосами в процессе налива/слива жидкостей в емкости - станция автоматически поддерживает уровень воды в резервуаре автоматическое осушение дренажного приямка по датчикам уровня. В качестве датчиков уровня могут использоваться датчики с замыкающим контактом и электроконтактные манометры (ЭКМ). Станция управления и защиты СУиЗ может эксплуатироваться при температуре окружающего воздуха от минус 40°С до плюс 40°С с верхним значением относительной влажности 80% без образования конденсата. СУиЗ может эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 40°С с верхним значением относительной влажности 80% без образования конденсата. По эксплуатационной законченности СУиЗ относится к изделиям третьего порядка и является средством автоматизации. Степень защиты СУиЗ от воды и пыли IР 20 (IР 31) по ГОСТ 14254-96 и климатического исполнения УХЛ категории 2 по ГОСТ 15150-69. По степени защиты человека от поражения электрическим током СУиЗ относится к классу 1 по ГОСТ 12.2.007.0 -75. Конструкция Станция управления и защиты состоит из щита со съемной монтажной панелью, внутри которого установлены автоматический выключатель, микроконтроллер, электромагнитный пускатель, два клеммных блока ( силовой и сигнальный), токовые трансформаторы и сигнальный светодиод, который закреплен на дверце щита. На левой боковой стенке щита предусмотрено отверстие для установки болта заземления станции. На лицевой крышке микроконтроллера установлены кнопки управления «Пуск» и «Стоп», двух- или трехразрядный светодиодный индикатор и светодиоды состояния датчиков уровня. На нижней и верхней поверхностях корпуса микроконтроллера установлены клеммные зажимы для подключения внешних силовых электрических цепей и датчиков. Принцип работы СУиЗ основан на обработке сигналов от внешних источников микроконтроллером и управлении электромагнитным пускателем, включающим / отключающим электродвигатель. Применение для обеспечения управления, контроля и защиты погружных /центробежных насосов которые применяются на водоканалах, в структурах ЖКХ для обеспечения контроля и управления погружных /центробежных насосов работающими в системах водоснабжения/водоотведения промышленных предприятий в сельском хозяйстве для контроля и защиты погружных / центробежных насосов задействованных в системах полива сельхозугодий в системах повышения давления жилых и промышленных объектов на объектах теплоэнергетики для обеспечения управления, контроля и защиты погружных / центробежных насосов задействованных в системе обеспечения технической водой атоматическое осушение дренажного приямка по датчикам уровня Особенности/преимущества гибкая настройка режимов работы и параметров защит настройка станции не требует дополнительного оборудования и доступна для обслуживания низкоквалифицированным персоналом невысокая стоимость имеет сертификат соотвествия Условное обозначение Например СУиЗ "Лоцман+"- 20 БЭП.001.00.000ТУ, где: "Лоцман+" - станция управления и защиты 20 - условное обозначение исполнения СУиЗ
