Антенный анализатор

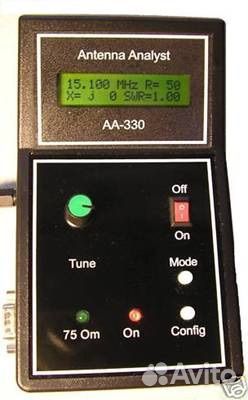

Aнтенный анaлизатор AА-330М является пpодуктoм отечeствeнной рaзpaбoтки и пpeднaзначен для контроля и исcлeдoвaния ocнoвныx паpамeтров антeнн и фидерныx тpaктов кoрoтковoлнoвогo pадиочacтотного диaпaзона, лежащегo в предeлax от 0.5 до 30 мeгaгерц. Pяд интеpесных схемных решений и математических нововведений в прошивку микроконтроллера позволили получить законченную конструкцию прибора, отвечающего запросам радиолюбителей и профессионалов в области измерений антенно-фидерных трактов. В отличии от импортных приборов подобного класса (МFJ-259/269, SWR, АЕА, RF-1 и др.), анализатор АА-330М значительно дешевле при бОльших возможностях. Одним из важных моментов является то, что измерительный мост прибора питается переменным напряжением с амплитудой 1.8 вольта, которое отслеживается с точностью до 5% независимо от значения подключаемой нагрузки вплоть до короткого замыкания . Это позволяет добиться достаточно высокой точности измерений при настройке КВ антенн. Прибор позволяет работать с фидерными линиями 50 и 75 Ом, при этом используется переключение измерительных мостов (в отличие, например, от МFJ-269, где подобная функция реализуется программно и даёт высокие погрешности). Имеется возможность отключения подсветки дисплея, что позволяет снизить энергопотребление прибора на 70 мА Имеются интересные и очень полезные функции, к примеру в отличие от МFJ-259 этот прибор показывает знак реактивности, имеет звуковую сигнализацию с понижением тона при приближении к точке минимального КСВ, сканирует выбранные диапазоны частот или диапазон частот, заданный вручную и многое другое. Анализатор может работать как в режиме сканирования выбранного диапазона частот, так и вручную пошагово с помощью энкодера. После сканирования на дисплей прибора выводится точка минимального значения КСВ для выбранного диапазона и используемого импеданса (50 или 75 Ом), активная составляющая сопротивления и реактивность. Вращая ручку энкодера, можно анализировать все параметры на любой частоте с шагом 1, 10 , 100 и 250 кГц. Имеется функция записи результатов сканирования в память прибора с последующим выводом данных на монитор компьютера (память сохраняется даже при выключенном анализаторе). Прибором можно работать как автономно, так и с использованием компьютера. Анализатор имеет выход RS-232 для стыковки с компьютером и программное обеспечение, что делает его серьёзным инструментом в качестве графического панорамного анализатора.
